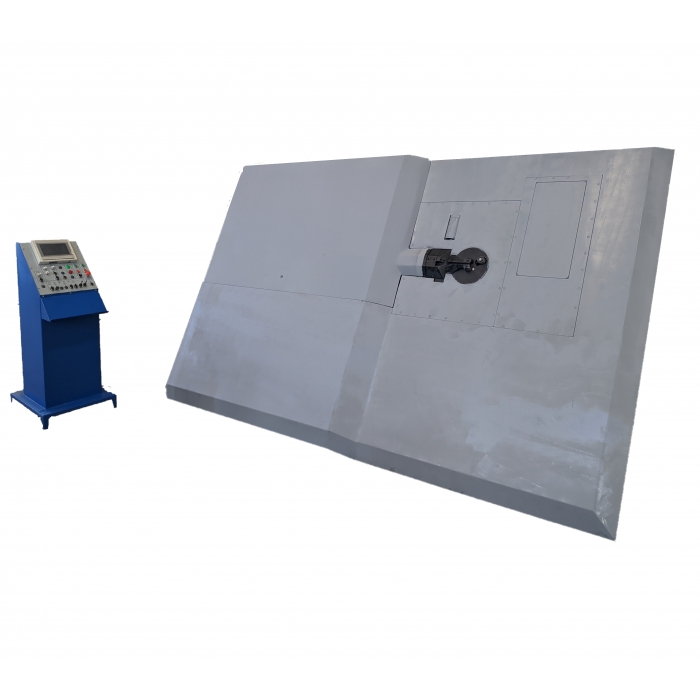

MIKRO SD12

Αυτόματο μηχάνημα παραγωγής τσερκιών με τροφοδοσία από κουλούρα, διπλής κατεύθυνσης, προγραμματιζόμενο, CNC, σχεδιασμένο για την παραγωγή τσερκιών καθώς και για την ευθυγράμμιση και κάμψη οικοδομικού χάλυβα.





Εύρος Εργασίας (τεμάχια τροφοδοσίας):	2 Φ6	2 Φ8	2 Φ10	1Φ12
	(Τελική αντοχή εφελκυσμού: 650 N/mm²)
Μέση κατανάλωση ισχύος:	9 kW
Εγκατεστημένη ισχύς:	22kW
Ταχύτητα προώθησης σιδηρου:	90m / min.
Ταχύτητα γωνίας κάμψης:	1200° / sec.
Μέγιστη γωνία κάμψης:	180o
Αριθμός γωνιων:	50
Αριθμός Πλευρών:	50
Ακρίβεια γωνίας:	± 1o
Ακρίβεια μήκους:	± 1 mm
Διαστάσεις (Μ x Π x Υ):	5250x1590x2260
Βάρος:	3550 Kg

Η “GALANOS” διατηρεί το δικαίωμα να τροποποιήσει τα παραπάνω δεδομένα χωρίς προηγούμενη ειδοποίηση.



Απαιτούμενες παροχές:

– Ηλεκτρική τροφοδοσία:  25 kW

– Συμπιεσμένος αέρας: 8 Bar





Α) Κύριοι Μηχανισμοί:

1. Σύστημα προώθησης
2. Σύστημα ευθυγράμμισης
3. Σύστημα κάμψης
4. Σύστημα κοπής
5. Πίνακας ελέγχου
6. Υδραυλική μονάδα
7. Ηλεκτρικό/Ηλεκτρονικό πάνελ



Β) Βοηθητικοί Μηχανισμοί (προαιρετικός εξοπλισμός):

1. Ανέμη  (υποστήριξη κουλούρας καλωδίου)
2. Επιφάνεια εργασίας
3. Καναλέτα ευθυγραμμισμένων μπετοσιδήρων



Α.1. Σύστημα Προώθησης

Το Σύστημα Προώθησης αποτελείται από δύο ράουλα. Ένα περιστρεφόμενο και ένα ελεύθερο. Τα ράουλα του συστήματος είναι τοποθετημένα με τέτοιον τρόπο ώστε τα παραγόμενα σχήματα να μην «παραμορφώνονται». Μία παλμογεννήτρια περιστρέφεται από το ελεύθερο ράουλο. Το σίδερο προωθείται από τον σερβοκινητήρα που κινεί το κύριο ράουλο.



Α.2. Σύστημα Ευθυγράμμισης

Το σύστημα ευθυγράμμισης αποτελείται από ένα μικτό σύνολο ράουλων τοποθετημένων σε μία κατεύθυνση. Με αυτόν τον τρόπο, επιτυγχάνεται η πλήρης ευθυγράμμιση του σιδήρου διατηρώντας τις ιδιότητες του υλικού. Το σύστημα αποτελείται από κινητά και σταθερά ράουλα. Τα πρώτα κινούνται προς τα πάνω και προς τα κάτω ηλεκτρονικά, επιτυγχάνοντας τη ρύθμιση της αλλαγής διαμέτρου του σιδήρου και της ευθυγράμμισης.



Α.3. Σύστημα Κάμψης

Το σύστημα κάμψης είναι σερβο-ηλεκτρικό και εξοπλισμένο με περιστρεφόμενη πλάκα που περιστρέφεται δεξιόστροφα και αριστερόστροφα. Ένας πλευρικός πείρος  κάμψης τοποθετείται στην πλακα. Η σταθερή μονάδα κάμψης τοποθετείται στο κέντρο της πλακας .



Α.4. Σύστημα Κοπής

Το σύστημα κοπής κινείται υδραυλικά και πραγματοποιεί πλευρική κοπή, ενώ οι πλάκες κοπής φέρουν δύο μαχαίρια .

Α.5.Πίνακας Ελέγχου

Ο πίνακας ελέγχου τοποθετείται εκτός της μηχανής και ο βιομηχανικός υπολογιστής τοποθετείται στο εσωτερικό του. Στην μπροστινή πλευρά του πίνακα ελέγχου τοποθετούνται τα κουμπιά για χειροκίνητη λειτουργία και η οθόνη αφής. Κατά τη φάση προγραμματισμού, το σχήμα αναπτύσσεται ακριβώς στην οθόνη όπως θα εκτελεστεί κατά τη διάρκεια της παραγωγής και ο χειριστής μπορεί να επιλέξει την αποθήκευσή του απευθείας στη μνήμη του υπολογιστή, εάν θέλει να το ανακαλέσει για μελλοντική εκτέλεση παραγωγής. Επιπλέον, εμφανίζονται επιπλέον δεδομένα στην οθόνη, όπως:

• Συνολικό μήκος σιδήρου για κάθε σχήμα
• Συνολική ποσότητα (Αριθμός κομματιών) προς παραγωγή
• Συνολικό βάρος των κομματιών
• Παραγόμενα σχήματα (κομμάτια)
• Παραγόμενα σχήματα (Kg)
• Υπολειπόμενα κομμάτια (προς εκτέλεση)
• Διάμετρος σιδήρου
• Ένδειξη λειτουργίας για επιλογή παραγωγής με χρήση ενός/δύο σιδήρων

Άλλες λειτουργίες:

• Επιλογή για παραγωγή συνεχών τσέρκιων
• Επιλογή για παραγωγή τσέρκιων εναλλακτικά
• Ικανότητα για διάφορες λειτουργίες και ρυθμίσεις κατά τη διάρκεια της διαδικασίας παραγωγής
• Ρύθμιση της ταχύτητας γωνίας (αύξηση – μείωση)
• Ρύθμιση της ταχύτητας προώθησης (αύξηση – μείωση)
• Διόρθωση γωνιών (άνοιγμα – κλείσιμο)

Τρόποι προγραμματισμού:

• Μέσω πληκτρολογίου
• Μέσω οθόνης
• Χρήση USB μνήμης
• Άμεση ανάκληση από τη μνήμη του υπολογιστή



Α.6. Υδραυλική Μονάδα

Η υδραυλική μονάδα διαθέτει μία αντλία εμβόλου ειδικής κατασκευής (για τέτοιους τύπους μηχανημάτων). Επίσης, διαθέτει σερβο-βάλβίδες που καθοδηγούνται μέσω υπολογιστή, οι οποίες ελέγχουν τόσο την προώθηση του σιδήρου όσο και την κίνηση της πλάκας κάμψης.



Α.7. Ηλεκτρική/Ηλεκτρονική Μονάδα

Όλα τα ηλεκτρικά/ηλεκτρονικά εξαρτήματα παρέχονται από:

• PLC: Berghof
• Σεβροκινητήρας: Ευρωπαϊκής κατασκευής
• DRIVE: Nidec – Control Techniques
• Ηλεκτρονικά εξαρτήματα: Schneider και ΑΒΒ

Υδραυλικά εξαρτήματα: Ευρωπαϊκής κατασκευής
